tcpip
协议栈
理论模型
osi 七层模型
tcp/ip 四层模型
四层模型比较通用,每层都有自己的协议头部
以太网帧格式 (数据链路层)
我们常用 ethernet II (罗马数字),Ethernet 2 格式的以太网帧最大 1518bytes,最小 64bytes。
ethernet II 帧格式:目的地址 6,源地址 6,协议 2,数据 46-1500,校验和 4。MTU: 1500
最小 6+6+2+46+4=64bytes,最大 6+6+2+1500+4=1518bytes。
区分不同帧格式,从 2type 两个自己算出的值来确认
ethernet II type > 1536
同样的两个字节在 802.3,802.2 代表 length, 都是 <= 1500。
ethernet II 的 type 指定了上层协议,如下
0x0800 | ip |
---|---|
0x0806 | arp |
0x8137 | ipx |
0x86dd | ipv6 |
0x8035 | rarp |
0x8864 | pppoe |
jumbo frame(巨型帧)
最多 9000 个字节

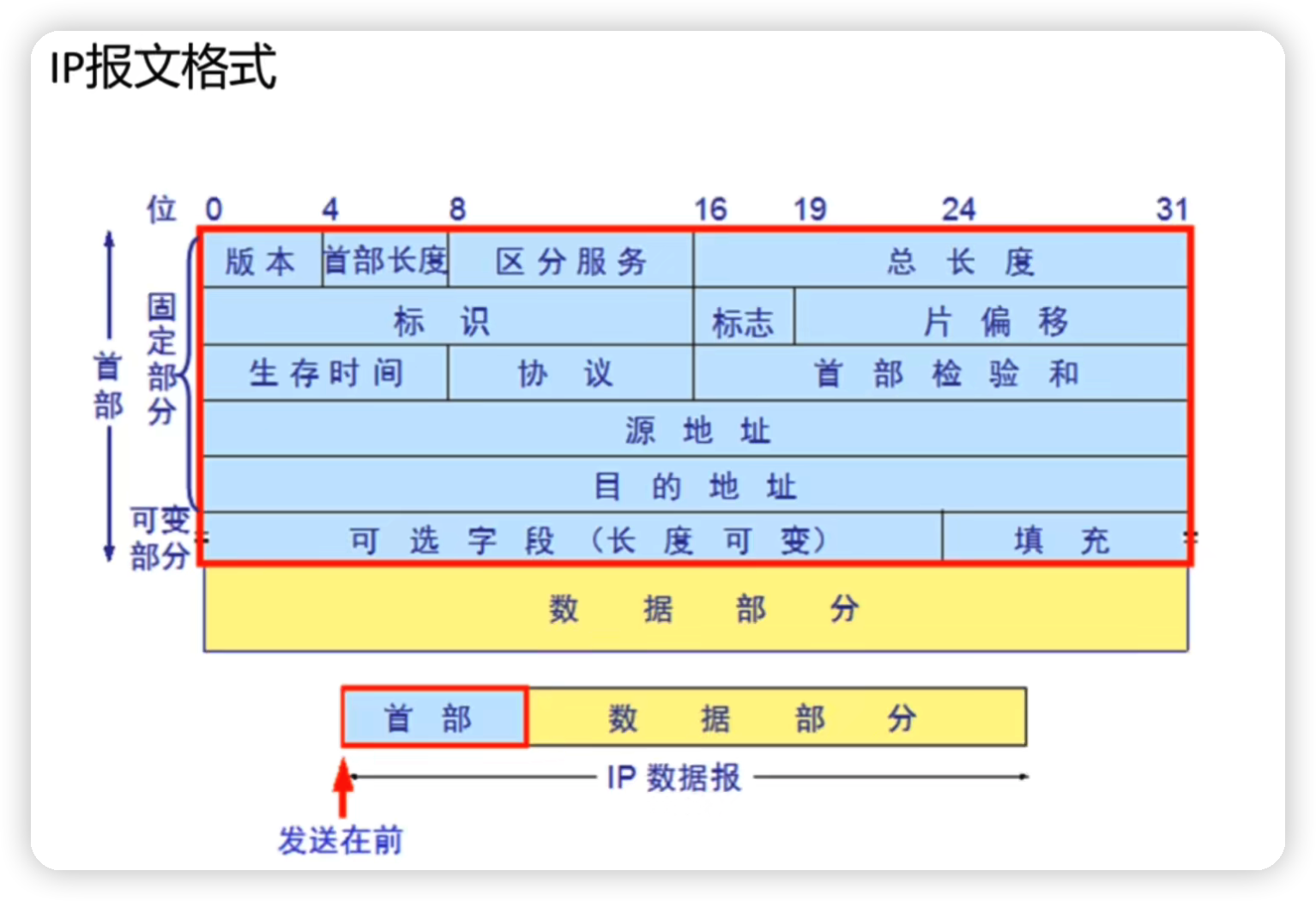

ip 报文格式(网络层)

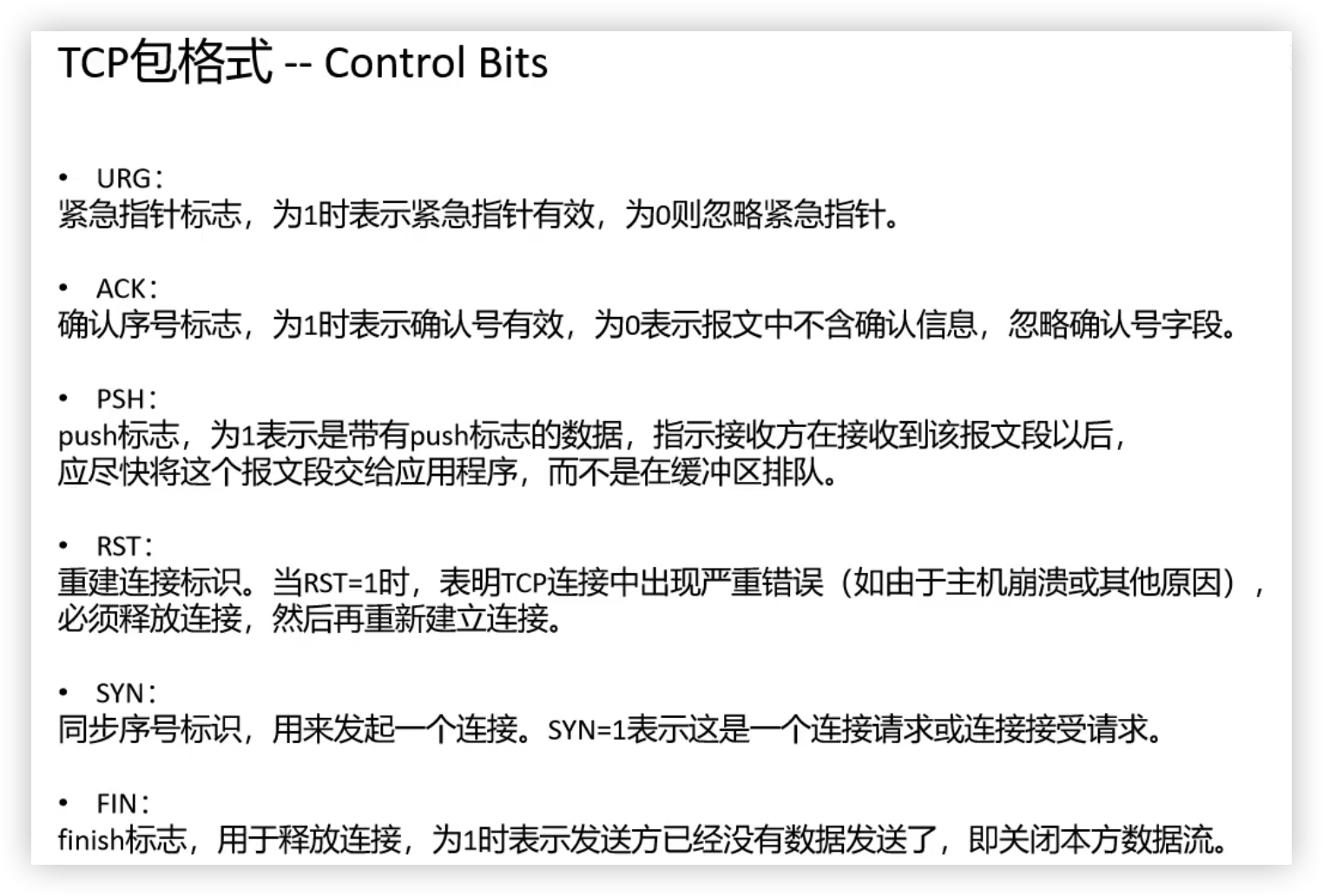

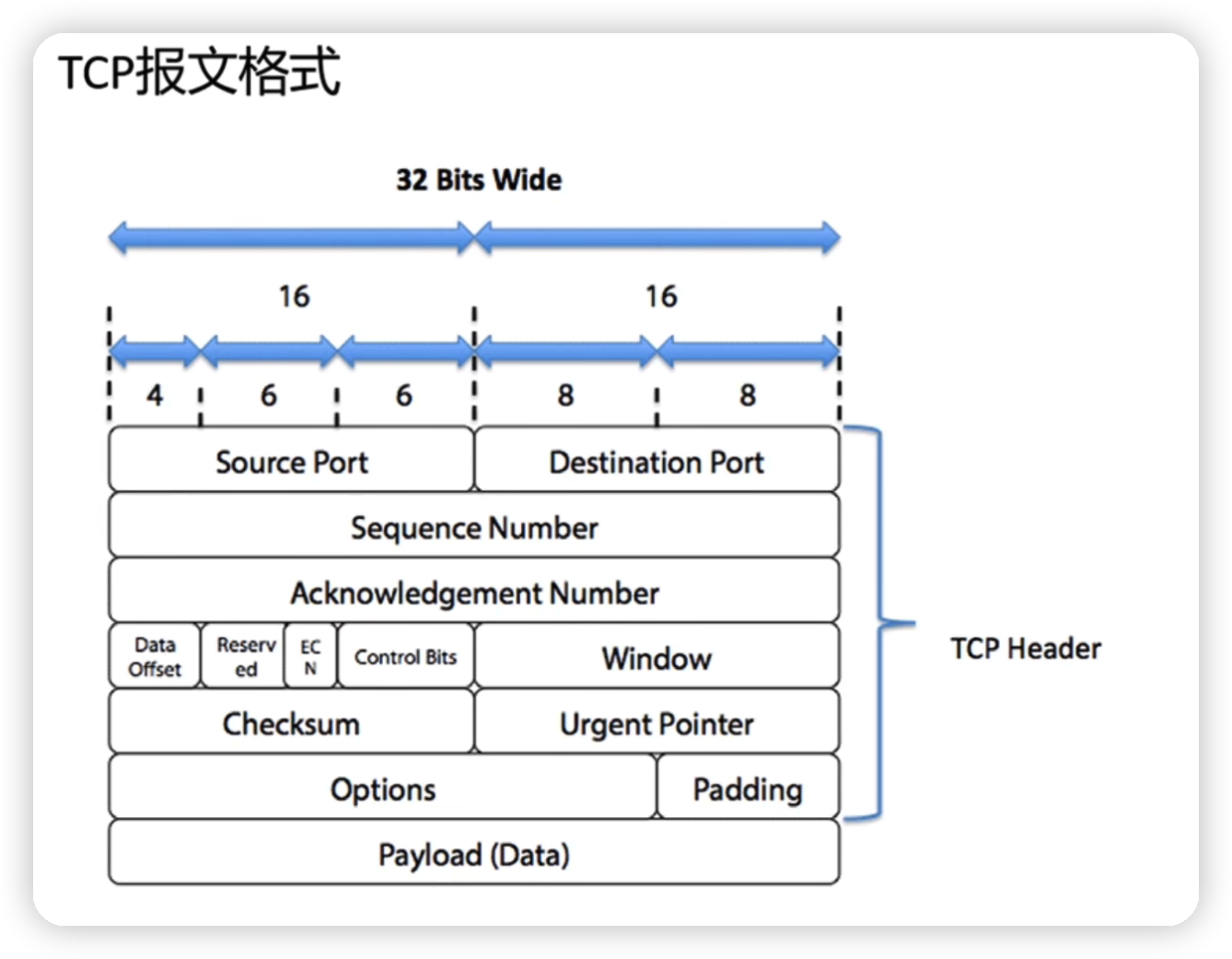

tcp 报文格式(传输层)



tcp syns queue and accept queue
client(syn_send) --->syn (syn_rcvd)server 放入 syns queue
client(established) <---sync+ack
--->ack established 从 syns queue 取出放入 accept queue
accept 从 accept queue 取出
半连接队列
大小由内核参数 /proc/sys/net/ipv4/tcp_max_syn_backlog
决定
[root@23 ~]# cat /proc/sys/net/ipv4/tcp_max_syn_backlog
128
Linux 实现了一种称为 SYNcookie 的机制,通过 net.ipv4.tcp_syncookies 控制,设置为 1 表示开启。简单说 SYNcookie 就是将连接信息编码在 ISN(initialsequencenumber)中返回给客户端,这时 server 不需要将半连接保存在队列中,而是利用客户端随后发来的 ACK 带回的 ISN 还原连接信息,以完成连接的建立,避免了半连接队列被攻击 SYN 包填满。
当这个队列满了,不开启 syncookies 的时候,Server 会丢弃新来的 SYN 包,而 Client 端在多次重发 SYN 包得不到响应而返回(connection time out
)错误。但是,当 Server 端开启了 syncookies=1,那么 SYN 半连接队列就没有逻辑上的最大值了,并且/proc/sys/net/ipv4/tcp_max_syn_backlog 设置的值也会被忽略。
全连接队列
大小由 min(backlog
, somaxconn
)
backlog 其实就是 listen 函数的参数决定,int listen(int sockfd, int backlog
)
somaxconn 则是内核参数 /proc/sys/net/core/somaxconn
[root@23 ~]# cat /proc/sys/net/core/somaxconn
128

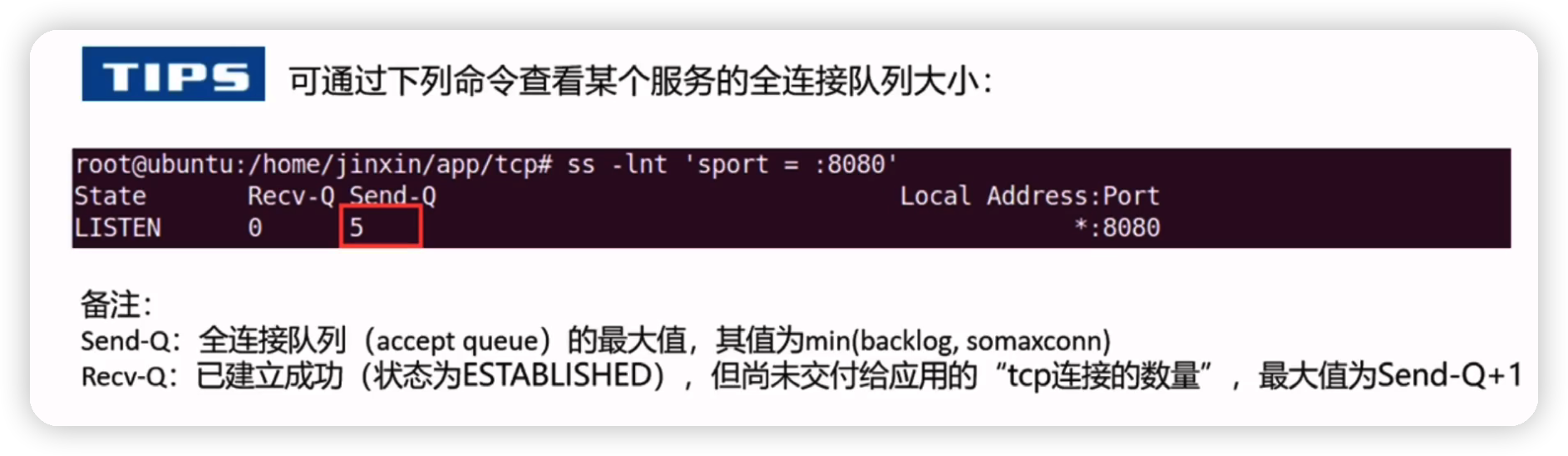

可以通过
[root@23 ~]# ss -lnt 'sport = :443'
State Recv-Q Send-Q Local Address:Port Peer Address:Port
LISTEN 0 128 *:443 *:*
send-q 就是 accept queue

如果 accept queue 满了,syns queue 没有满,那么有两种处理方式
取决于 /proc/sys/net/ipv4/tcp_abort_overflow
[root@23 ~]# cat /proc/sys/net/ipv4/tcp_abort_on_overflow
0
次内核参数为 0:第三次握手假定不处理,造成丢失最后一次握手 ack,那么 client 会重新发起 ack
为 1: 直接发 rst 包给客户端来终止连接,此时客户端会收到 104 Connection reset by peer 的错误,一般不会配置这种策略
rst 包就表示终止连接
也可以先设置 1 的处理方式,只要客户端出现 104 错误,就证明是全连接队列满的原因导致问题
也可以通过统计的命令查看 accept queue 的情况:netstat -s |egrep "listen|LISTEN"
[root@23 ~]# netstat -s |egrep "listen|LISTEN"
4 SYNs to LISTEN sockets dropped

ss 命令https://cloud.tencent.com/developer/article/1721800
-h, –help 帮助
-V, –version 显示版本号
-t, –tcp 显示 TCP 协议的 sockets
-u, –udp 显示 UDP 协议的 sockets
-x, –unix 显示 unix domain sockets,与 -f 选项相同
-n, –numeric 不解析服务的名称,如 “22” 端口不会显示成 “ssh”
-l, –listening 只显示处于监听状态的端口
-p, –processes 显示监听端口的进程(Ubuntu 上需要 sudo)
-a, –all 对 TCP 协议来说,既包含监听的端口,也包含建立的连接
-r, –resolve 把 IP 解释为域名,把端口号解释为协议名称

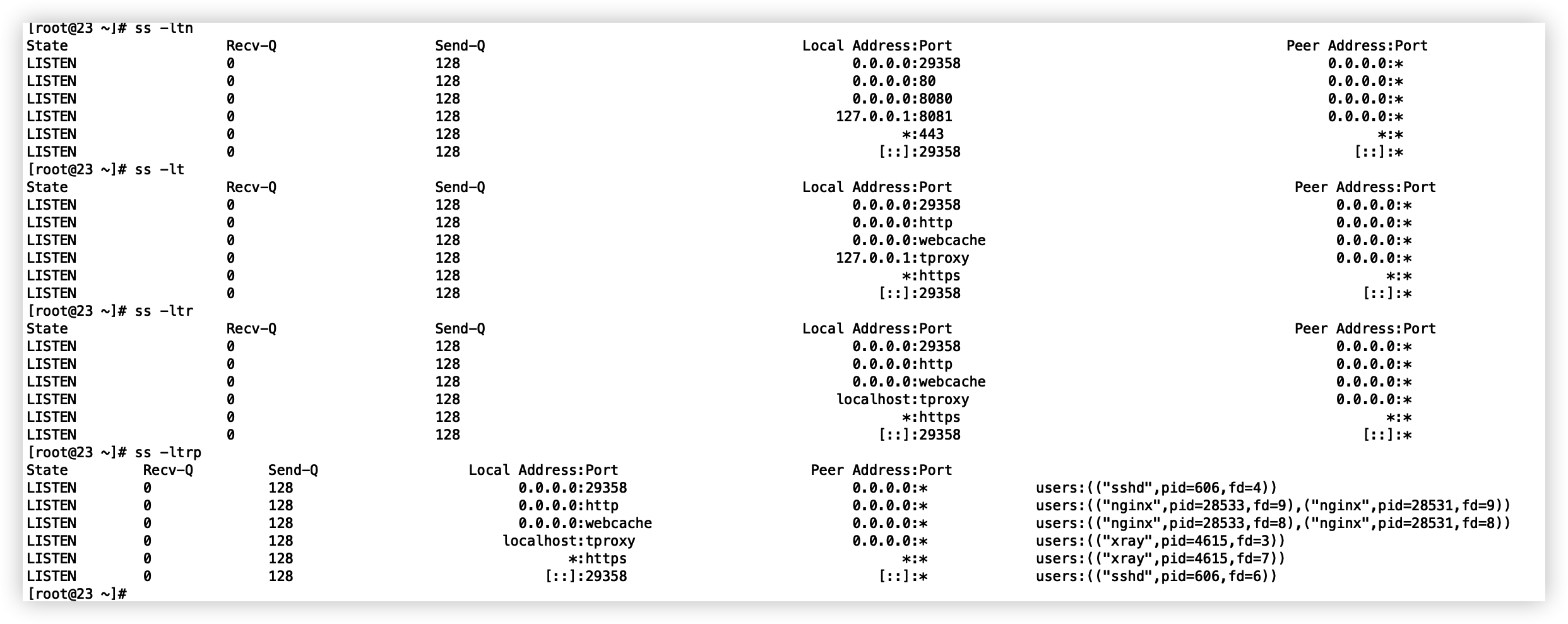

ss -ltn 查看 listen 状态的 tcp 服务端口,端口默认为服务名称,n 就是强制显示端口号
ss -ltr r 就是把地址解释成域名
ss -ltrp 显示监听端口的进程

ss -tan state xxx 可以监听状态,其实就是指定某些 tcp 状态,过滤作用
[root@23 ~]# ss -tan state listening '( sport = :443 )'
Recv-Q Send-Q Local Address:Port Peer Address:Port
0 128 *:443 *:*

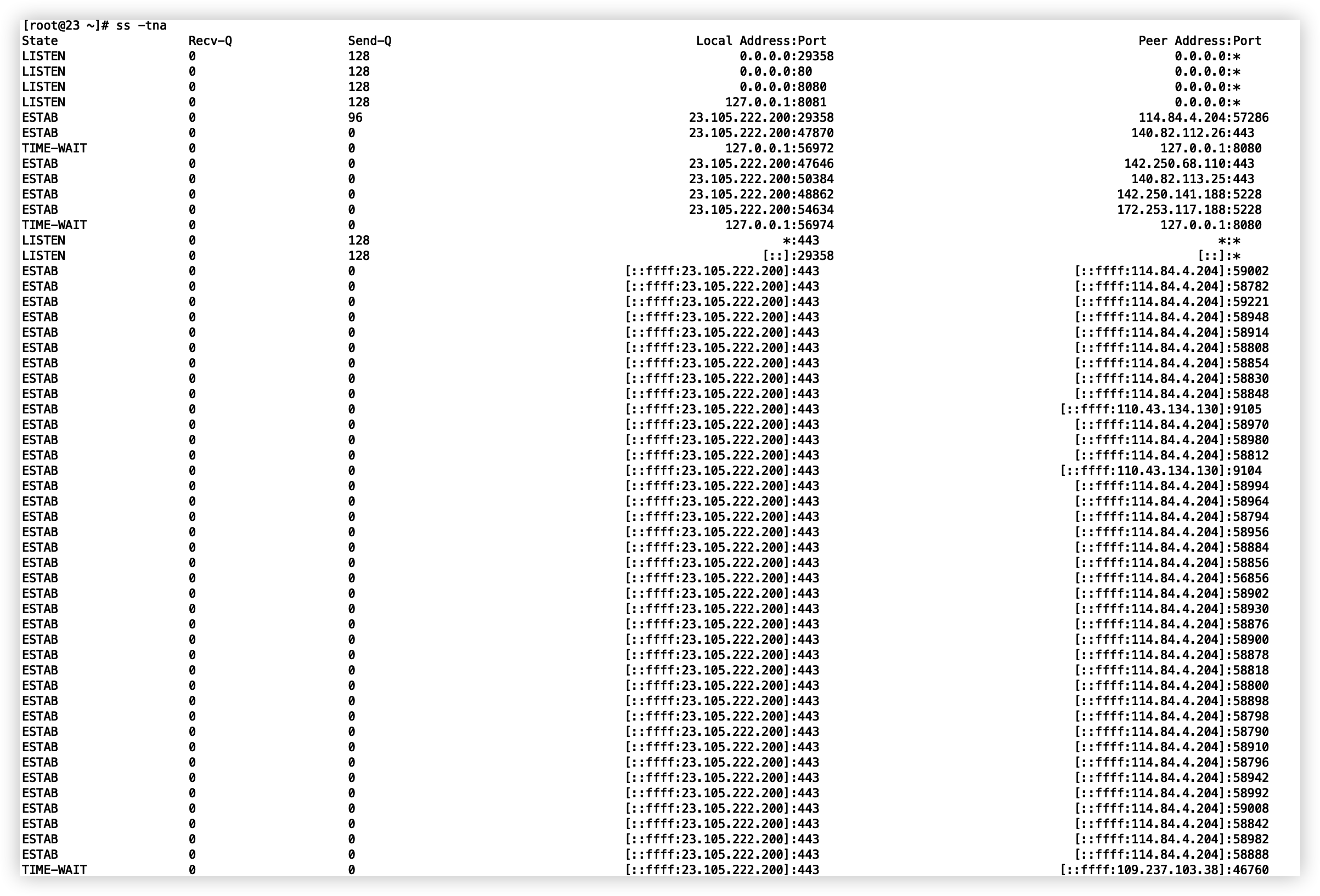

ss -tna 将显示所有 tcp 的状态


time-wait 等待 2msl,其实 last-ack 被关的一方也会等待 2msl,也解释了为啥 time-wait 要等待 2msl
msl 可以配置的,/proc/sys/net/ipv4/tcp_fin_timeout
[root@23 ~]# cat /proc/sys/net/ipv4/tcp_fin_timeout
60
2msl=60s,所以 msl 是 30s
RFC
request for comments

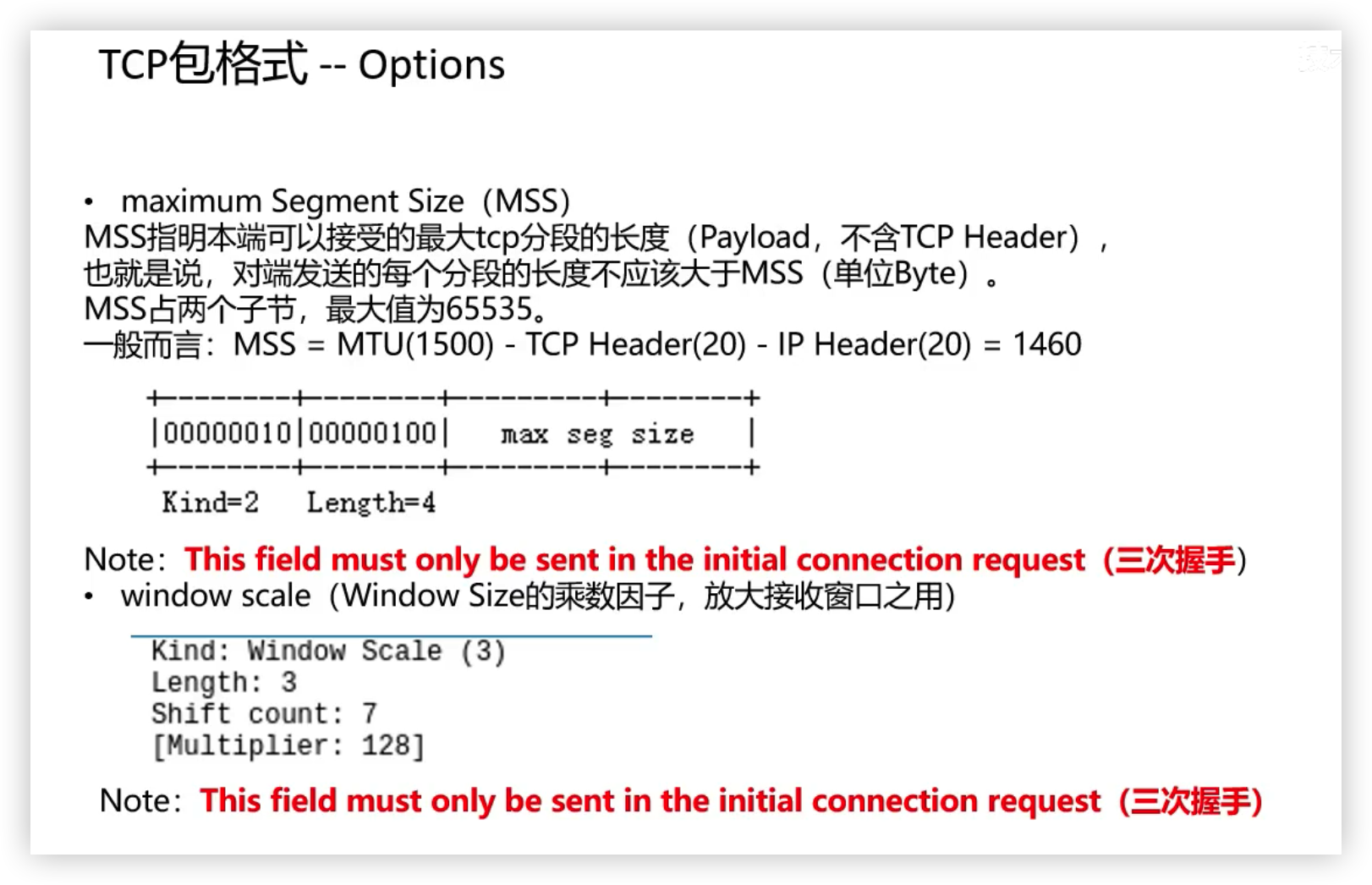

MSS,MTU
如果底层物理接口 MTU= 1500 byte,则 MSS = 1500- 20(IP Header) -20 (TCP Header) = 1460 byte,如果 application 有 2000 byte 发送,需要两个 segment 才可以完成发送,第一个 TCP segment = 1460,第二个 TCP segment = 540。实际场景下,TCP 包头会带有 12 字节的时间戳,于是单个 TCP 包实际传输的最大量就会缩减为 1448 字节,1448=1500-20 字节(IP 头)-32 字节(20 字节 TCP 头和 12 字节 TCP 时间戳)
tcp 协议滑动窗口
发送方
SND.WND
SND.UNA
SND.NXT
可用窗口= SND.WND-(SND.NXT-SND.UNA)
接收方
rcv.wnd
rcv.nxt
操作系统缓冲区和滑动窗口
接收方,缓冲区有 t1 数据没读那么滑动窗口就有减去 t1
糊涂窗口综合症
接收方
窗口小于 min(mss,缓存空间 1/2),就会发送窗口为 0,等处理一些数据后,使得窗口>=mss,或者缓存空间有一般可用
发送方
Negle 算法
原则就是延迟处理
(窗口>=mss || 数据大小>=mss) || ack
拥塞控制
网络环境差的时候,发送发不能无休止的重发数据包,需有有一定控制,所以有了拥塞控制
拥塞窗口
为了调节发送方发送数据,就有了拥塞窗口,也就是具体实现拥塞控制的实现,所以发送窗口是综合后的一个窗口
发送方维护一个拥塞窗口 swnd=min(cwnd,rwnd),发送窗口
为拥塞窗口和接受窗口的最小值
如何知道当前是否拥塞:没有在规定时间接受方没有 ack
拥塞控制主要有四个算法,本质就是控制拥塞窗口的值

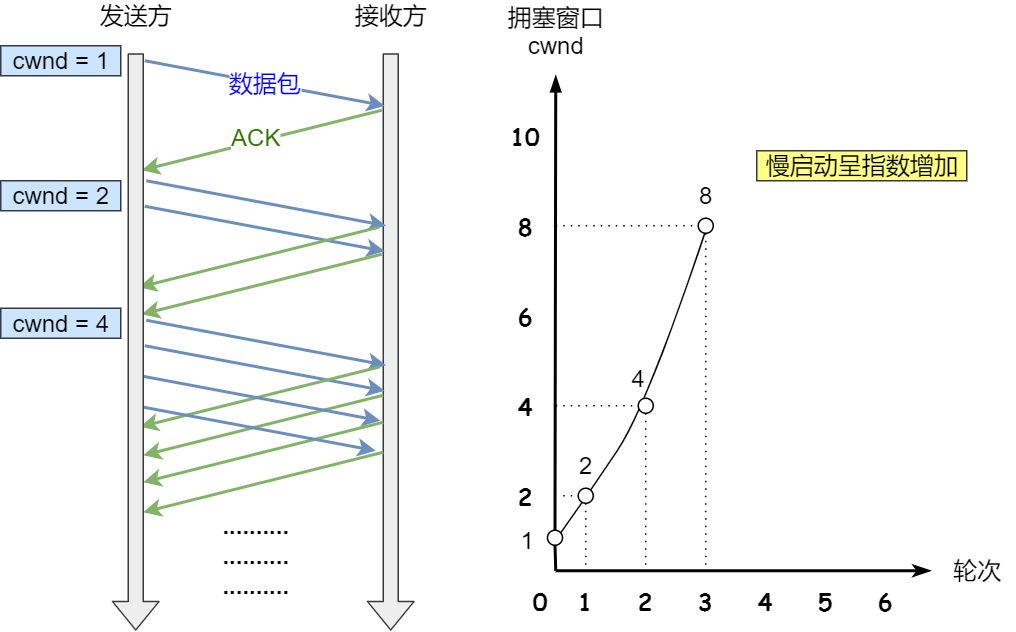

慢启动
原则:发送方没收到一个 ack,拥塞窗口就+1
每次可以发送原有基础上指数增长,有个上限 ssthresh (slow start threshold),一般 65535 字节
小于 ssthresh 就是慢启动,大于等于就会使用下一个拥塞避免算法

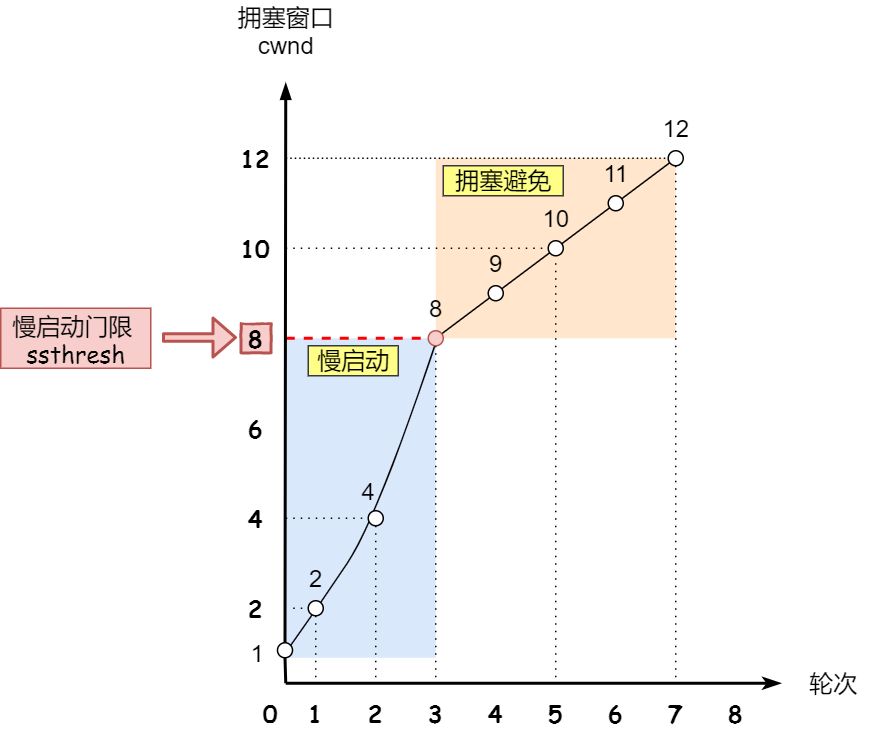

拥塞避免
原则:没收到一个 ack,cwnd 增加 1/cwnd,本质就是从慢启动的指数增长变成线性增长,虽然还是增长,但是速度变缓了
当 8 个 ack,增加了 1/8*8=1,所以 swnd 是 9,从而变成了线性增长
如果一直这么增长上去,会慢慢进入拥塞状态,出现丢包,会发生重传?为啥
当触发了重传,就进入下一个拥塞发生算法了

拥塞发生
重传有两种:超时重传和快速重传

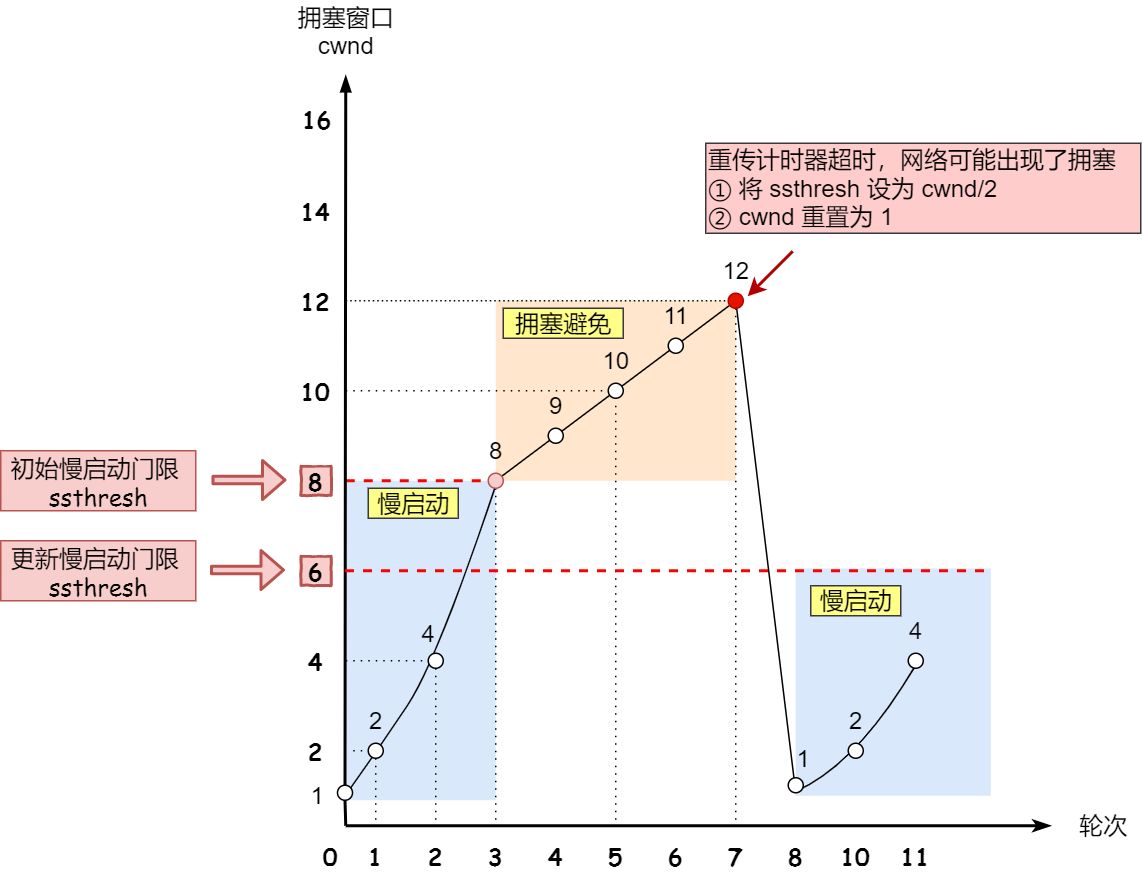

超时重传
当出现丢包时,发送方接受不到 ack 是,ssthresh 设置为 cwnd/2
cwnd 重设为 1
并且重新进入慢启动了,这种方式太激进

快速重传
比超时重传更好的方式,当接受方发现丢了一个中间包,就发送三次前一个包的 ack 给发送方,发送方就会重新快速重传
此时这种情况不严重,只是小部分数据包收到影响,所以
cwnd=cwnd/2
ssthresh=cwnd
并且进入下一个快速恢复

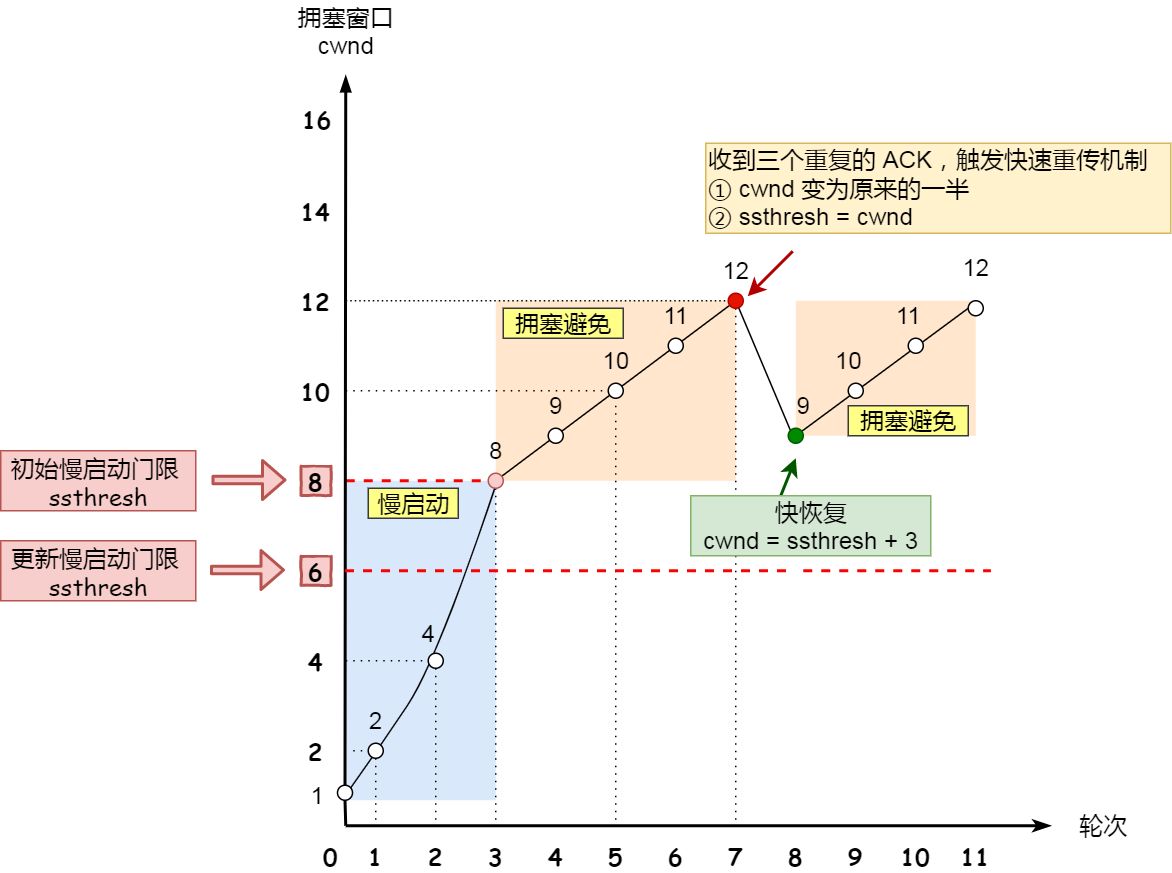

快速恢复
一般和拥塞发生的快速重传一起使用
cwnd=ssthresh+3
重新传丢失的包
如果再受到重复的 ack,cwnd+1
如果收到新数据 ack,那么说明恢复正常了,cwnd 就恢复到拥塞避免的水平
